Создание мини-аппа

Назначение документа

В данном документе описано создание мини-аппа в VK Teams с использованием библиотеки VK Teams Bridge.

Чтобы создать мини-апп, вам потребуется:

  1. Приложение с подключенной библиотекой VK Teams Bridge. Для успешной загрузки приложения достаточно одной HTML-страницы с подключенной библиотекой.
  2. Собственный сервер, который будет раздавать статический контент приложения через Nginx с самоподписанным сертификатом.
  3. Открытый домен, по которому будет доступно приложение.
  4. Самоподписанный сертификат для вашего домена.
  5. Доступ к VK Teams, чтобы зарегистрировать приложение.

Подробное описание создания мини-аппа представлено ниже.

Документ предназначен для использования администраторами организации.

Дополнительная документация

Общая информация о мини-аппах — в документе описана общая функциональность мини-аппов в VK Teams.

Библиотека VK Teams Bridge — в документе описаны методы взаимодействия мини-аппа с нативным клиентом VK Teams.

Архитектура и описание системы — в документе представлена информация о сервисах VK Teams, обеспечивающих функциональность мини-аппов. Не является частью публичной документации, обратитесь к представителю VK Tech, чтобы ознакомиться с документом.

Шаг 1. Создайте приложение

  1. Создайте директорию для проекта и скопируйте в нее файл с библиотекой VK Teams Bridge.

  2. Создайте в директории файл index.html со следующим содержимым:

    <!doctype html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport"
          content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>Document</title>
</head>
<body>
    <div>Hello world</div>
</body>
<script>
    console.log('init')
</script>
<script src="./package/dist/iife/index.min.js"></script> # В теге src укажите путь до директории с файлом библиотеки VK Teams Bridge
<script>
    window.VKTBridge.send('LoadingCompleted', { ok: true })
        .then((bridgeResponse) => {
            console.log({ bridgeResponse });
        })
        .catch((bridgeError) => {
            console.log({ bridgeError });
        });
</script>
</html>

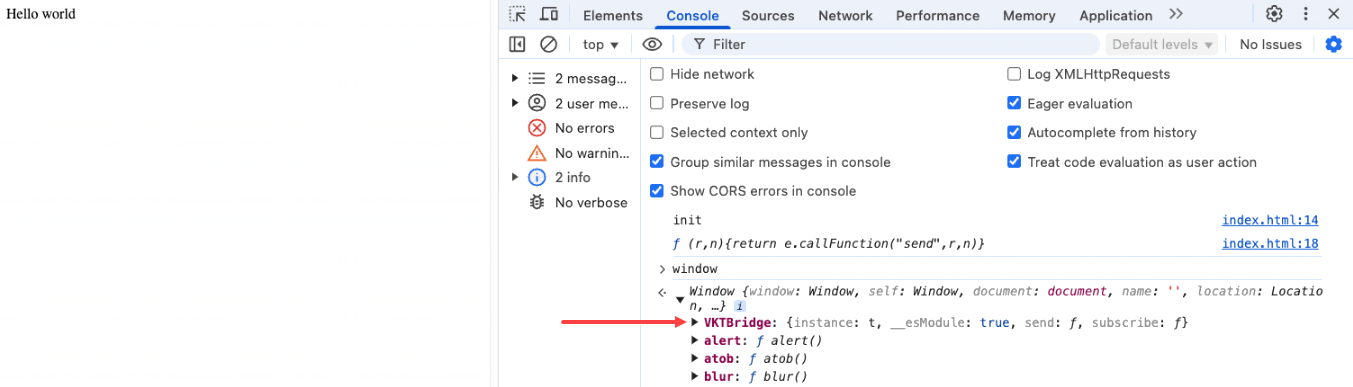

  3. Откройте в браузере index.html и убедитесь, что на странице есть Hello world. Далее перейдите в консоль разработчика и убедитесь, что нет ошибок подключения библиотеки, и в объекте Window есть VK Teams Bridge:

Шаг 2. Создание сервера

Для подключения мини-аппа нужен собственный сервер, который будет раздавать статический контент приложения. На этот сервер нужно загрузить собранное приложение и самоподписанный сертификат для домена. Затем необходимо установить на сервере Nginx и настроить его конфигурацию так, чтобы он раздавал контент и использовал сертификат.

Далее в качестве примера мы рассмотрим создание сервера на мощностях VK Cloud. Если у вас уже есть собственный сервер, вы можете использовать его для раздачи статического контента.

  1. Зарегистрируйтесь и авторизуйтесь в VK Cloud— https://cloud.vk.com/

  2. Перейдите в раздел Облачные вычисления и нажмите на кнопку Создать инстанс.

  3. В отобразившемся окне создайте необходимую конфигурацию сервера. Вы можете выбрать любую операционную систему, но далее в инструкции в качестве примера все команды будут для Ubuntu 20.04.

  4. На следующем шаге оставьте настройки по-умолчанию кроме пункта Настройки Firewall. Нажмите на Добавить группу безопасности и выберите Всё разрешено.

  5. Далее нажмите на кнопку Создать инстанс.

    Если вы создаете виртуальную машину впервые, то на ваш компьютер скачается файл с ключом для подключения к машине через SSH. Название будет разным в зависимости от того, какие настройки были указаны на шаге выше. Например, название ключа для ОС Ubuntu 20.04 может быть ubuntu-STD2-1-1-10GB-eNw7UeS1.pem.

  6. Проверьте, установлен ли SSH-клиент на вашем компьютере. Для этого выполните в терминале команду ssh. Если SSH-клиент установлен, в выводе команды будет:

    usage: ssh [...] [-B bind_interface] [-b bind_address]
      [-c cipher_spec] [-D [bind_address:]port] [-E log_file]
      [-e escape_char] [-F configfile] [-I pkcs11] [-i identity_file]
      [-J destination] [-L address] [-l login_name] [-m mac_spec]
      [-O ctl_cmd] [-o option] [-P tag] [-p port] [-R address]
      [-S ctl_path] [-W host:port] [-w local_tun[:remote_tun]]
      destination [command [argument ...]]
    ssh [-Q query_option]

    Если SSH-клиент не установлен, установите его на ваш компьютер.

  7. После установки SSH-клиента и создания ВМ выполните в терминале команды:

    chmod 400 <путь к SSH-ключу из шага выше> # устанавливаем ограничения на чтение ключа
ssh -i <путь к SSH-ключу> <название системы ВМ>@<IP-адрес ВМ> # подключаемся к виртуальной машине

    Имя и IP-адрес виртуальной машины отображаются в таблице созданных ВМ.

    Инструкция по подключению к ВМ также отображается в интерфейсе VK Cloud в разделе «Информация» для ВМ.

    Примечание

    Далее используются примеры команд для операционной системы Ubuntu 20.04.

  8. Обновите пакеты Ubuntu:

    sudo apt update

  9. Установите Nginx командой:

    sudo apt install nginx

  10. Перейдите в директорию с Nginx:

    cd ../etc/nginx/

    далее в директорию /var/www — из нее забирается статический контент приложения:

    cd ../../var/www/

    и удалите в ней директорию с HTML:

    sudo rm -r html

  11. Перейдите в директорию с приложением и библиотекой VK Teams Bridge и загрузите их на сервер:

    scp -i<путь к SSH-ключу> -r <директория с проектом> <имя ВМ>@<IP-адрес ВМ>:/var/www

    Пример команды, если директория с проектом называется «test»:

    sudo scp -i ../Downloads/ubuntu-STD2-1-1-10GB-eNw7UeS1.pem -r test ubuntu@212.233.91.193:~/

  12. На виртуальной машине переместите папку с проектом в директорию /var/www:

    sudo mv ~/<директория с проектом> /var/www/

  13. Настройте Nginx, чтобы он раздавал статический контент приложения:

    sudo nano ../../etc/nginx/sites-enabled/default

    Найдите строку root /var/www/html; и замените ее на root /var/www/<путь до index.html>;.

    Пример строки, если репозиторий называется «test» и файл index.html лежит внутри еще одной папки «test» — root /var/www/test/test

    Сохраните изменения.

  14. Перезапустите сервер:

    sudo service nginx restart

  15. Введите в адресную строку браузера http://<IP-адрес виртуальной машины>/. Пример — http://31.128.50.35/

    В браузере должна отображаться HTML-страница приложения.

Шаг 3. Зарегистрируйте домен

Для регистрации мини-аппа, вам потребуется собственный домен. Он должен быть открытым, чтобы VK Teams смог «забирать» приложение.

Вы можете использовать имеющийся у вас домен или зарегистрировать новый на одном из удобных для вас сервисов. Далее в качестве примера будет рассмотрена регистрация домена при помощи сервиса https://www.reg.ru/.

Зарегистрируйтесь на сайте https://www.reg.ru/ и в верхнем меню нажмите на кнопку Заказать. Укажите домен, который хотите зарегистрировать. Выберите и оплатите его.

Далее настройте DNS-хостинг:

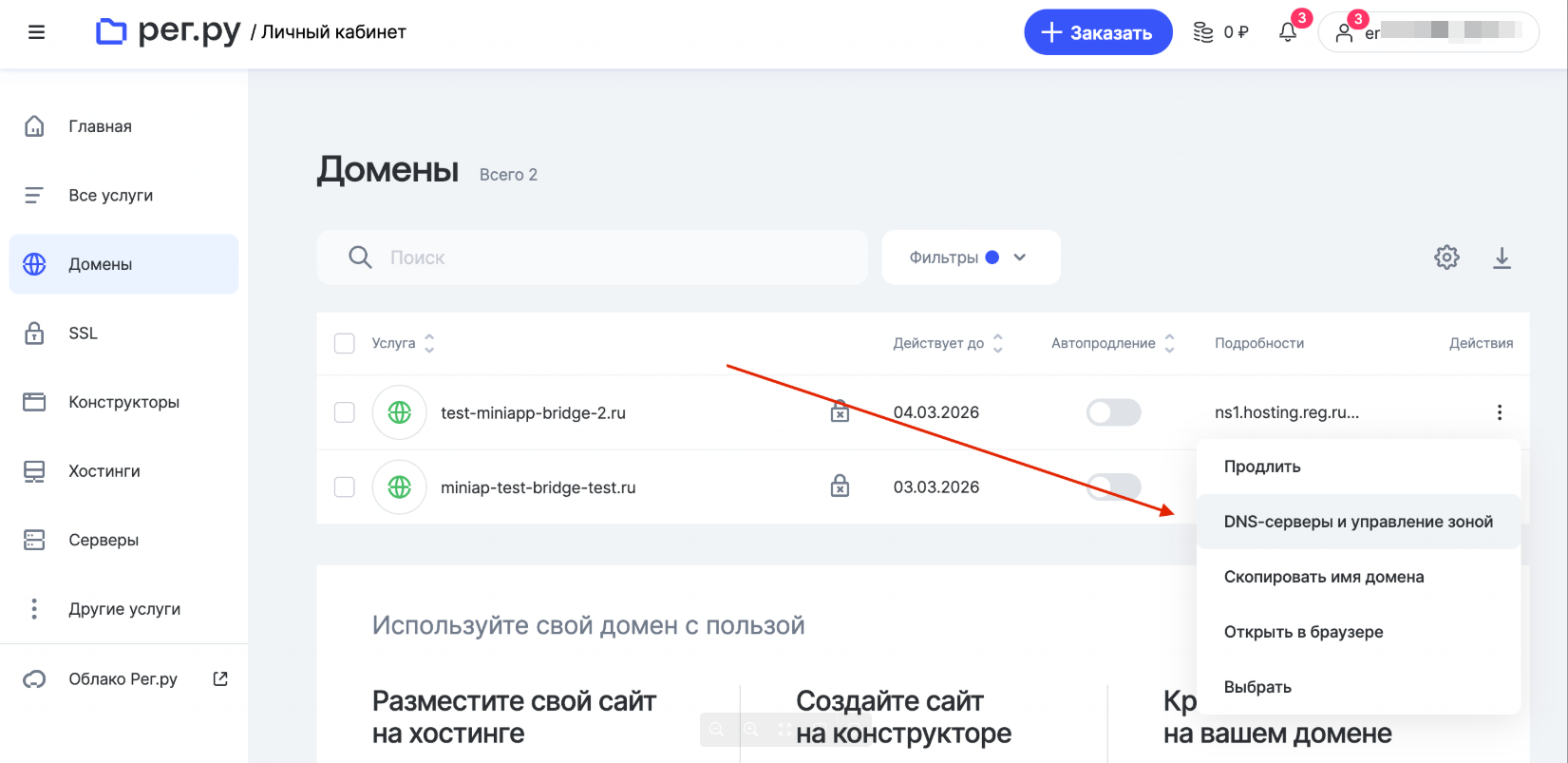

  1. Делегируйте домен на сайте, где регистрировали домен. Перейдите на https://www.reg.ru/ → Личный кабинет → Домены → DNS серверы и управление зоной:

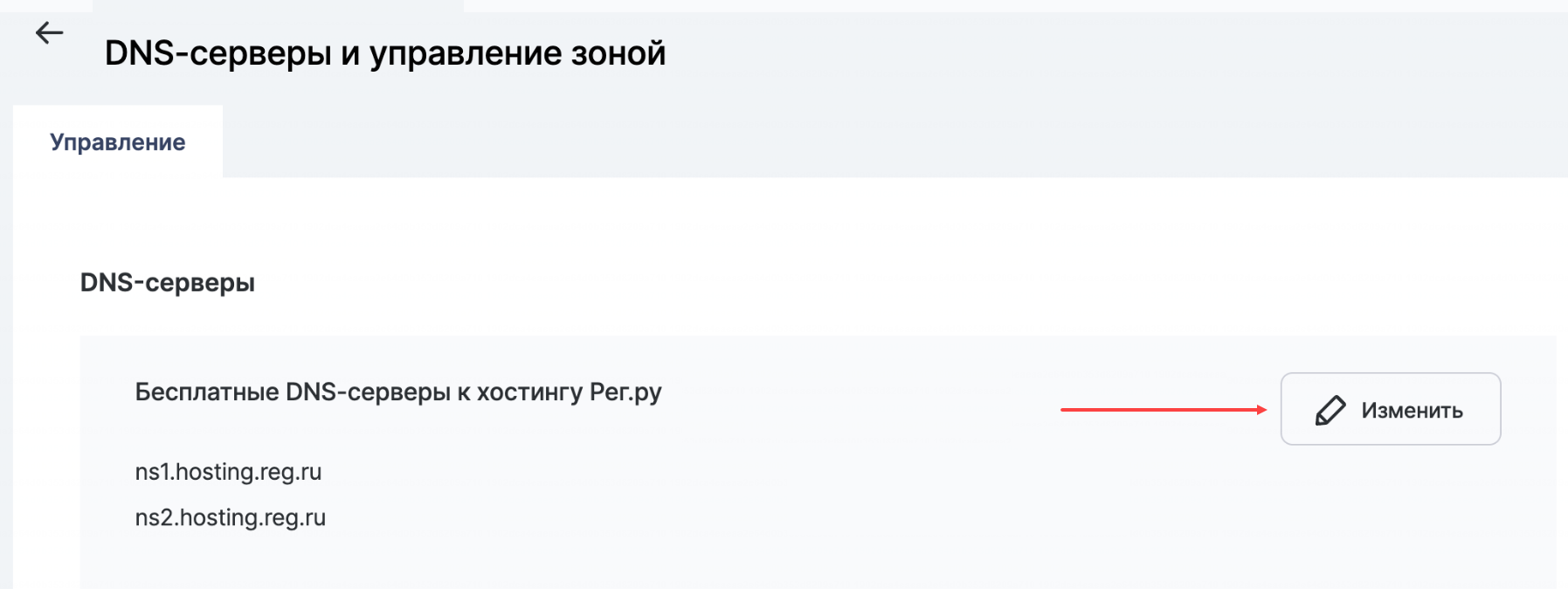

  2. В разделе DNS серверы и управление зоной нажмите Изменить:

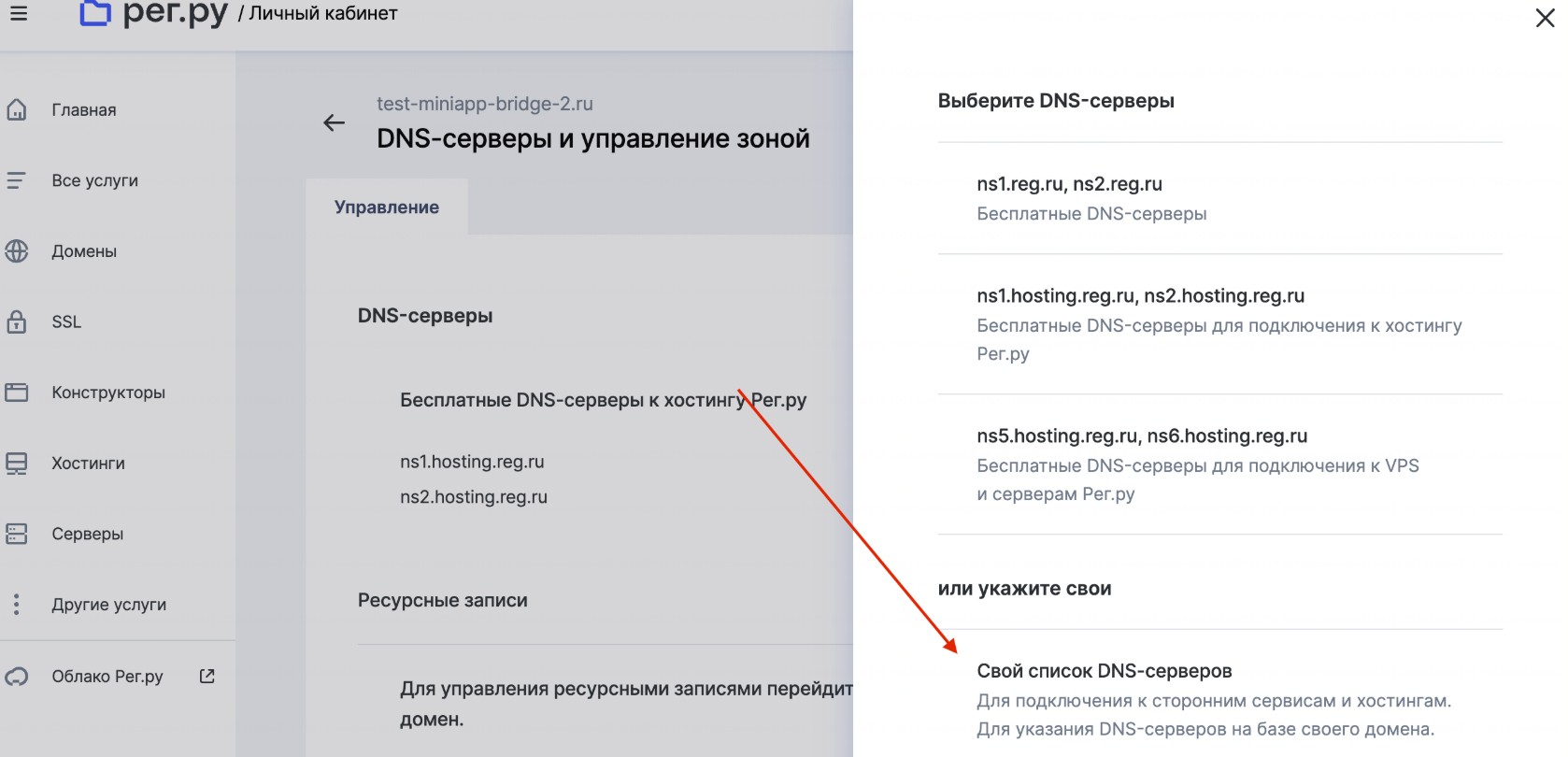

    В открывшемся меню нажмите Свой список DNS серверов:

    Добавьте два DNS-сервера:

    ns1.mcs.mail.ru

    ns2.mcs.mail.ru

    и нажмите Продолжить.

  3. Свяжите домен с IP-адресом сервера в VK Cloud:

    3.1. В разделе DNS нажмите на кнопку Создать DNS-зону — оставьте настройки по-умолчанию, в поле DNS-зона укажите зарегистрированный домен.

    3.2. Нажмите на созданную DNS-зону. На отобразившейся странице добавьте запись — укажите IP-адрес виртуальной машины в VK Cloud и префикс к DNS. Нажмите на кнопку Добавить запись.

Подождите обновление DNS-серверов. После этого приложение будет доступно по зарегистрированному домену+префикс.

Шаг 4. Сгенерируйте самоподписанный сертификат

Взаимодействие между сервером VK Teams и веб-сервером мини-аппа осуществляется по mTLS. Поэтому веб-сервер мини-аппа должен использовать самоподписанный сертификат с соответствующим CN, который будет указываться при регистрации мини-аппа в VK Teams.

Для генерации сертификата должен быть установлен OpenSSL. Чтобы проверить установлен ли он, выполните в терминале команду openssl -v. Если OpenSSL не установлен, установите его.

  1. Сгенерируйте сертификат командой:

    openssl req -x509 -days 36500 -subj "/CN=HOST DOMAIN NAME" -newkey rsa:4096 -nodes -keyout key.pem -out crt.pem

    где CN — префикс + зарегистрированный домен.

    В результате выполнения команды в директории должны появиться файлы key.pem и crt.pem. Данные файлы необходимы для запуска веб-сервера мини-аппа. Файл crt.pem будет использовать при регистрации мини-аппа в Метаботе на шаге 5.

  2. Переместите сертификат и ключи на сервер командой:

    scp -i<путь к SSH-ключу из шага 2> -r</путь к crt.pem> </путь к key.pem> <имя ВМ>@<IP-адрес ВМ>:~/

  3. На виртуальной машине выполните команду:

    sudo mv crt.pem key.pem /etc/ssl/private

  4. Подключитесь к серверу и проверьте, что сертификат и ключи скопировались:

    sudo bash #выполняем команды с привилегиями root-пользователя
cd /etc/ssl/private/ # переходим в директорию с ключами
ls -a # выводим список файлов в директории
exit # выходим из под root-пользователя

  5. Измените конфигурацию Nginx.

    Выполните команду:

    sudo nano /etc/nginx/sites-enabled/default

    и замените содержимое файла на код:

    Внимание

    Ниже в коде приведены в качестве примера тестовые данные. Укажите ваш домен и пути до сертификата и приватного ключа

    server {
    listen 80 default_server;
    listen [::]:80 default_server;

        server_name test-miniapp-bridge-2.ru; # укажите ваш домен

    location / {
        return 301 https://$host$request_uri;
    }
}

server {
    listen 443 ssl;

    server_name test-miniapp-bridge-2.ru;  # укажите ваш домен

    # Указываем путь к сертификатам
    ssl_certificate /etc/ssl/private/crt.pem;  # путь к сертификату
    ssl_certificate_key /etc/ssl/private/key.pem;  # путь к приватному ключу

    # Настройки SSL
    ssl_protocols TLSv1.2 TLSv1.3;  # используем только безопасные версии TLS
    ssl_ciphers 'HIGH:!aNULL:!MD5';  # безопасные шифры для SSL

    root /var/www/test/test;  # путь к корневой директории приложения, в котором лежит index.html
    index index.html index.htm index.nginx-debian.html;

    ssl_client_certificate /etc/ssl/private/crt.pem;  # путь к сертификату, который будет использоваться для проверки клиентских сертификатов

    location / {
        try_files $uri $uri/ =404;  # ищем запрашиваемый файл
    }
}

    Сохраните изменения.

  6. Перезапустите Nginx командой:

    sudo systemctl reload nginx

Перейдите на сайт. Браузер отобразит предупреждение о самоподписанном сертификате, но он позволит перейти, если согласиться с условиями.

Шаг 5. Зарегистрируйте мини-апп в Метаботе

Теперь нужно зарегистрировать мини-апп в VK Tems через специального бота — Metabot.

  1. Перейдите в клиентское приложение VK Teams и найдите Metabot.

  2. Отправьте боту команду /newapp и следуйте инструкциям бота.

    Для регистрации мини-аппа необходимы следующие атрибуты:

    • Название мини-аппа.

    • Описание мини-аппа.

    • Картинка в формате PNG.

      Требования к картинке:
      - разрешение не мене 1024х1024px.
      - квадрат.
      Скачать пример картинки

    • Иконка в формате SVG для невыбранного таба.

      Требования:
      - монохромная;
      - без встроенных стилей и скриптов.

      Скачать пример иконки

    • Иконка в формате SVG для выбранного таба.

      Требования:
      - монохромная;
      - без встроенных стилей и скриптов.

      Скачать пример иконки

    При успешном завершении регистрации Метабот отправляет сообщение со ссылкой на мини-апп, которой можно пользоваться и пересылать коллегам.

    Ссылка на мини-апп содержит базовую часть, а также ID нового мини-аппа.

    Пример ссылки на мини-апп:

    https://u.internal.myteam.mail.ru/miniapp/miniapp-16c6c83e-075f-4d92-b840-ad1991f3445c

  3. Добавьте URL на ваш домен и сгенерированный сертификат crt.pem. Нажмите на Set backend URL and certificate и отправьте боту эти данные.

Если все прошло успешно, бот выводит сообщение «The mini app backend info is updated». При нажатии на ссылку мини-аппа, он отображается в клиентском приложении VK Teams.
