Системы хранения данных в Почте VK WorkSpace

Назначение документа

В документе содержится информация о принципах работы системы хранения данных.

Термины и определения

Скелет письма — тело письма со ссылками на вложения.

Индекс почтового ящика (main-индекс) — снапшот состояния почтового ящика и журнал изменения состояний.

Таблица упомянутых сервисов

В документе упоминаются следующие сервисы Почты:

Название Описание
Mescalito Хранилище индексов писем
Tarantool xlog (xtaz) Хранилище динамично меняемых данных почтовых ящиков
Zubr Прокси для запросов профилей пользователей
Zepto В контексте этого документа — хранилище снапшотов
Deliveryd Сервис покладки писем
Ameli Сервис сборки писем
Arbuzapi gRPC-прокси, изолирующее MySQL базы данных
Profapi gRPC API для пользовательского профиля

Система хранения почтовых ящиков

В структуре почтового ящика есть:

  • Письма.
  • Папки.
  • Структура папок.

Письмо состоит из темы, тела (текста письма) и вложений.

В Почте используется принцип разделения писем на несколько слоев:

  • Индексы.
  • Письма.
  • Вложения.

Каждый слой хранится отдельно от другого.

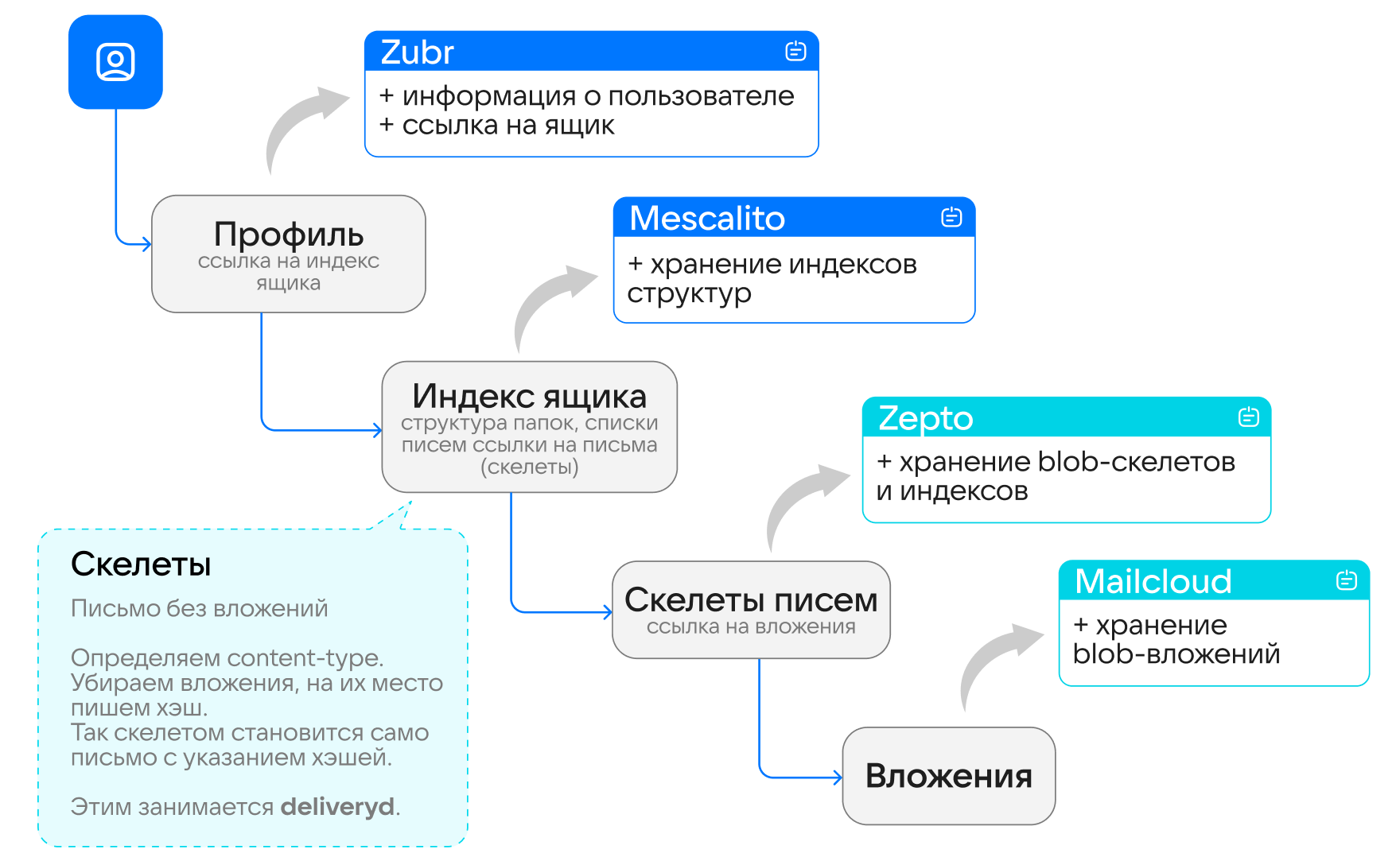

На схеме ниже показаны связи данных и компоненты, в которых данные хранятся и обрабатываются:

структура хранения

Учетная запись пользователя является первичной сущностью. Почтовый ящик создается только после создания пользователя и состоит из информации о пользователеле:

  • ФИО.
  • Телефон.
  • Фото профиля.
  • Ссылка на почтовый ящик.
  • Другая информация.

По ссылке хранится структура почтового ящика. Данные обрабатываются сервисом Zubr.

Cтруктура хранения начинается с индекса почтового ящика. В индексе хранится:

  • Структура папок.
  • Списки писем.
  • Ссылки на письма.
  • Метаинформация о письмах: флаги о прочтении, важность письма - хранятся в main-индексе.

Эти данные обрабатываются сервисом Mescalito (ниже будет более подробная информация о сервисе).

Cамо письмо подвергается разделению для хранения. Сначала от письма отделяются все вложения. После этого остается текстовая часть письма со ссылками на вложения (скелет письма). Скелеты хранятся в Zepto.

Вложения находятся отдельно в сервисе Mailcloud — условное название хранилищ вложений, где хранятся blob-объекты. То есть из письма достаются вложения, а на их место вставляется внутренняя ссылка на вложения. Разделением писем на скелеты и вложения занимается сервис Deliveryd.

Хранение профиля пользователя и структуры ящика

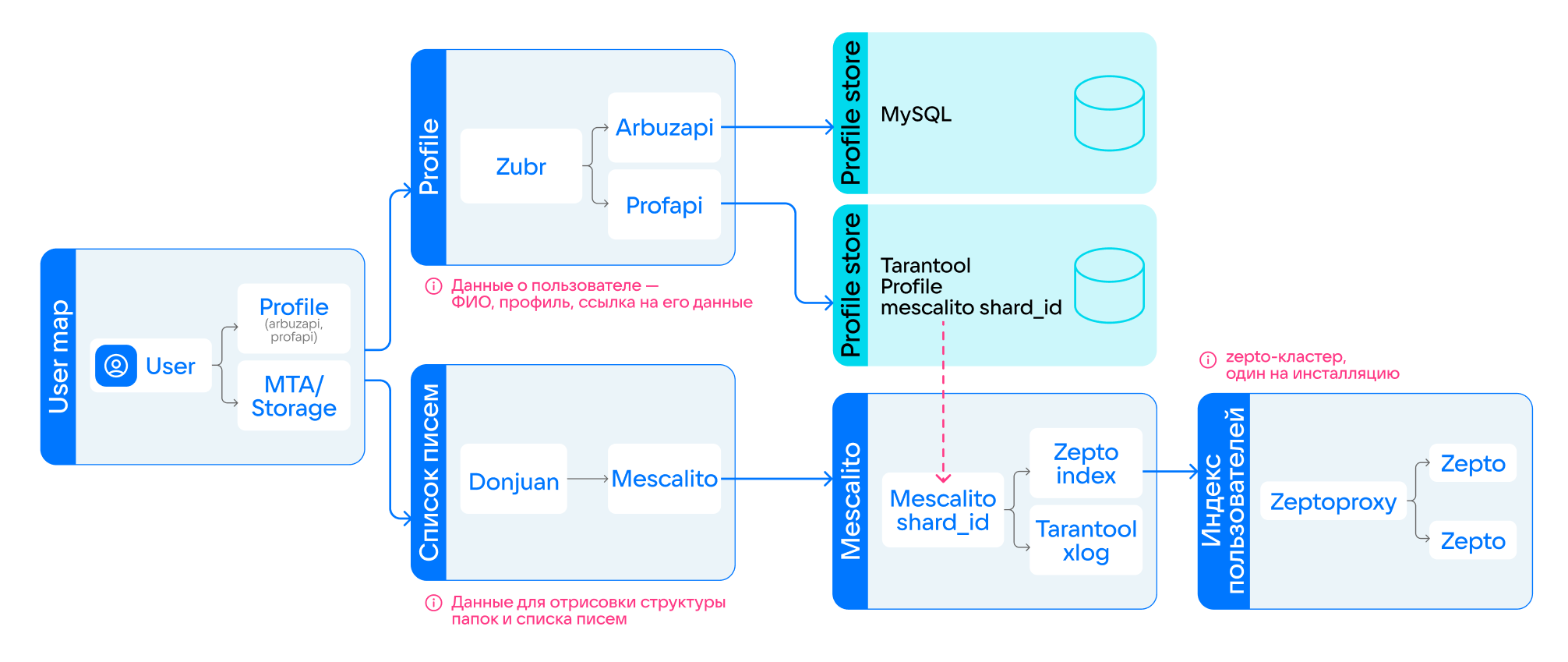

Более детальная схема хранения профиля пользователя выглядит следующим образом:

Структура хранения профиля

При переходе пользователя в свой почтовый ящик происходит следующее:

  1. Через сервис Zubr отправляется запрос на Arbuzapi и Profapi.
  2. С помощью них вычитываются данные о профиле из Tarantool и в ответе приходит mescalito shard_id (он же xtazik). В MySQL хранится таблица mPOP.xtazik, которая кешируется в памяти сервиса Zubr. В таблице для каждого шарда хранится информация о том, какие Mescalito его обслуживают. Полученная информация возвращаются в Zubr.
  3. Сервис Donjuan отправляет запрос на получение списка писем и структуры папок в Mescalito.

  4. Mescalito можно сравнить с СУБД, каждый пользователь это отдельная независимая БД, состоящая их 2х частей:

    • Снапшот (хранится в zepto).
    • xlog (хранится в tarantool).

    xtaz-tarantool — это точка входа в индексы, в нем хранится:

    • Массив zepto-id частей (чанков) снапшота.
    • Текущий xlog для main-индекса.
    • Текущий xlog для opt-индекса.
    • Очереди для оффлайн-утилит (чеки/компакты).

  5. Mescalito запрашивает данные из Tarantool xlog (в Deployer называется Xtaz). В Tarantool хранится журнал действий пользователей. Если в xlog нет полного состояния почтового ящика, значит данные были перенесены в Zepto. В таком случае Mescalito самостоятельно обратится в Zepto, получит снапшот, наложит на него журнал действий пользователя и передаст обратно в сервис Donjuan.

  6. По итогу процесса пользователь получит отображение своего профиля и список писем.

Если ящика нет в кеше Mescalito

Mescalito сделает следующее:

  1. Отправит запрос в Tarantool xlog, получит xlog и массив ID снапшотов в Zepto.
  2. Скачает снапшот из Zepto.
  3. Распакует снапшот.
  4. Построит индексы и применит к ним xlog.
  5. Обработает запрос и вернет ответ.

Если ящик в кеше Mescalito

Mescalito сделает следующее:

  1. Отправит запрос в Tarantool xlog.
  2. В ответ получит изменения, о которых ещё не знает.
  3. Применит изменения к текущему состоянию ящика в памяти.
  4. Обработает запрос и вернет ответ.

Tarantool xlog

Журнал xlog хранит журнал изменения состояния почтового ящика и список идентификаторов снапшотов почтового ящика в Zepto. Представим, что у нас есть список писем, эти все письма разложены по папкам, у каких-то писем есть установленные флаги. Например, информация (флаги) о том, прочитано письмо или нет. Пользователь может устанавливать и снимать у писем флаги и перемещать их из папки в папку. Журнал всех этих изменений хранит Tarantool xlog. БД Tarantool выбрана для ускорения обработки запросов.

Zepto

Периодически с почтовых ящиков снимается снапшот и сохраняется как некое персистентное состояние на момент времени. Снапшоты хранятся в Zepto, на случай если состояние почтового ящика давно не менялась, то информация уже не нужна в оперативной памяти. Данные в Tarantool накапливаются относительно последнего снапшота, содержащегося в Zepto.

Логика хранения письма

Чтобы пользователь смог прочитать письмо, Почте нужно выполнить 2 основных действия:

  1. Cохранить, когда оно пришло.
  2. Прочитать, когда пользователь решил его открыть.

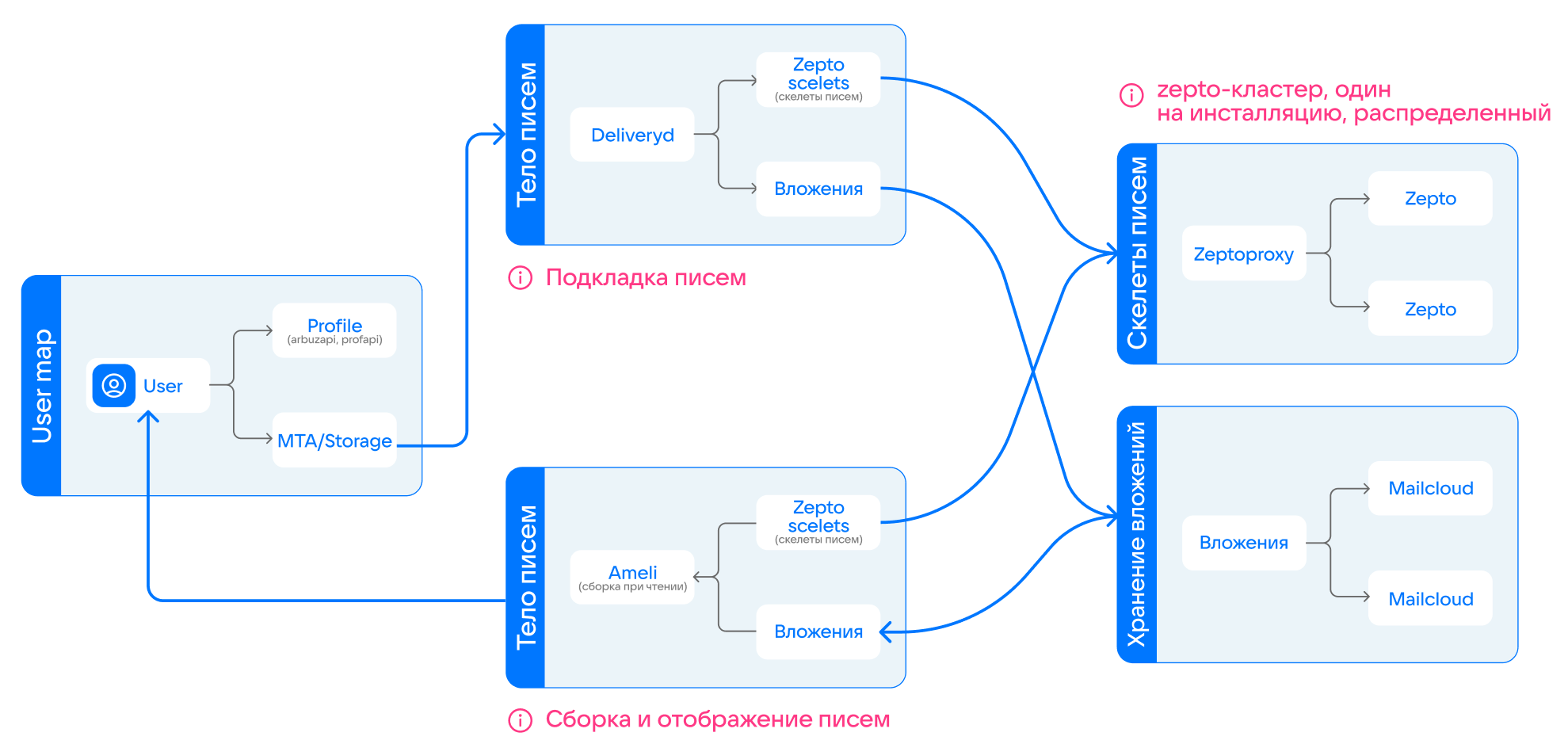

Схема хранения и чтения писем выглядит так:

схема чтения и хранения писем

Рассмотрим метод подкладки письма:

  1. Все письма приходят в сервис Deliveryd (delivery-агент). Он занимается покладкой письма в систему хранения данных.
  2. Письма разделяются на 2 части: скелет письма (без вложений) и вложения. Deliveryd выделяет из письма вложения и сохраняет в хранилище (Mailcloud).
  3. Deliveryd получает уникальный ID вложения (вложения хранятся в одном экземпляре).
  4. Затем вставляет ID вложений в скелет в те места, где они были в изначальном письме.
  5. Скелет с ID вложений Deliveryd сохраняет в Zepto.

Как хранятся вложения

  • Вложения хранятся в отдельном хранилище, в дедуплицированном виде. Сохранение в отдельном хранилище зависит от настроек парсера на серверах с Deliveryd (опция cloud_min_size).
  • Если вложение занимает более 64 Кб, то оно удаляется из скелета и заменяется ID вложения.
  • Если вложение занимает менее 64 Кб, то оно хранится в скелете.
  • Если вложение пришло как часть тела письма (inline вложение), то парсер все равно извелечет вложение. В первую очередь определяется content-type, все, что не text/* и больше минимального размера, парсер попытается отправить в хранилище вложений.

Вложения находятся в двух системах хранения:

  • blobcloud — временное хранилище вложений Почты.
  • stz — постоянное хранилище вложений Почты.

Правило удаления вложений из blobcloud:

  • Клиенты передают данные с временем хранения (TTL), по умолчанию время равно пяти часам. Максимально возможное время хранения — 35 дней.
  • Если в течение этого времени клиенты не придут и не выполнят touch c новым временем хранения, то вложение из blobcloud удаляется.

Вложения хранятся в хранилищах в виде отдельных файлов. Имя задается по их контрольной сумме.

При расчете контрольной суммы sha1 используются следующие данные:

  • соль (mrCloud) + тело_файла + размер_файла
  • Имя файла не учитывается. Если изменить только имя файла и добавить его в хранилище вложений, то файл не задублируется.

Примеры хранения вложения

Во временном хранилище:

blobcloud1/mailcloud/1/A8/43/A8432866BCD7DDCA9F5804150255A8DBA6BB817B

В постоянном хранилище:

stz1/mailcloud/1/A8/43/A8432866BCD7DDCA9F5804150255A8DBA6BB817B

У каждого файла в хранилище есть 12-байтный заголовок, в этом заголовке находятся три числа (uint32):

  • Тип хэша — const 0x72ba0388, чтобы знать, как интерпретировать данные в файле.
  • Длина оригинального файла.
  • Флаги. Значение 0 — если файл не сжат, значение 1, если хранится в сжатом виде.

Дальше идет либо тело оригинального файла как есть (если флаг 0), либо gzip-сжатый файл, но без gzip заголовка.

Чтобы посмотреть оригинал сжатого файла, преобразуйте его с помощью команды:

(printf "\x1f\x8b\x08\x00\x00\x00\x00\x67"; dd if=A8432866BCD7DDCA9F5804150255A8DBA6BB817B bs=1 skip=12 2>/dev/null) | gunzip > result

Для просмотра несжатого файла необходимо удалить первые 12 байт файла.

Процесс чтения писем

Чтение письма происходит таким образом:

  1. Запрос на чтение письма приходит в сервис Ameli — этот сервис занимается сборкой письма.
  2. Ameli обращается в Zepto и вычитывает скелет письма.
  3. Видит, что в скелете есть ссылки на вложения.
  4. Идет в хранилище вложений и забирает их.
  5. Вставляет вложения в скелет письма. Так формируется объект письма.
  6. Письмо передается на соответствующие сервисы для передачи пользователю.

Если при запросе в Ameli не передали zepto_id (основной режим), то Ameli обратится в Mescalito и получит структуру частей (parts) письма и zepto_id. И из этой структуры частей получит информацию о том, что в письме есть облачные вложения.

Если в запросе передали zepto_id (редко используемый режим), тогда Ameli:

  1. Скачает скелет.
  2. Разберет его.
  3. Cгенерирует структуру частей, как если бы она получила ее из Mescalito.
  4. Начнет обрабатывать запрос как обычно.
